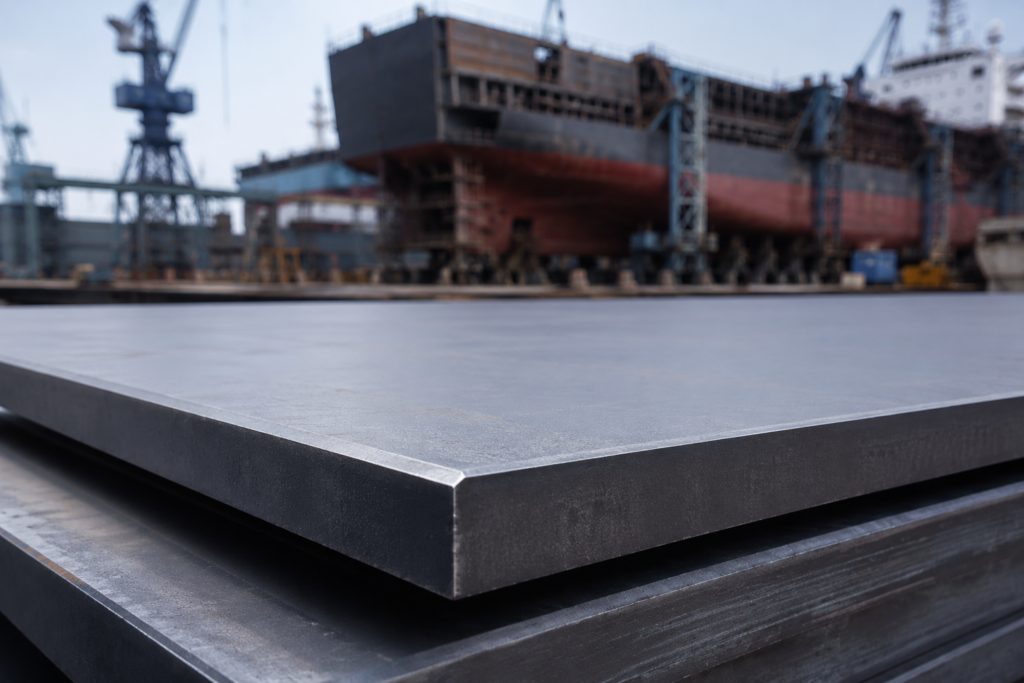

Лист ASTM A131:

судовая сталь с сертификатами морских и речных регистров для строительства и ремонта флота

Лист ASTM A131 — это стальной прокат для судостроения, ремонта корпусов, изготовления палубных конструкций, переборок, платформ, секций, надстроек и элементов морской инфраструктуры. Для судового снабжения этот материал важен не только как металл с нужной прочностью. Главная ценность листа ASTM A131 — подтвержденное качество, прослеживаемость плавки и возможность поставки с документами, которые принимаются морскими и речными регистрами.

В судостроении нельзя заменить сертифицированную судовую сталь обычным листом “по прочности”. У металла должны быть подтверждены химический состав, механические свойства, ударная вязкость, технология производства, результаты испытаний и соответствие правилам классификационного общества. Именно поэтому при закупке листа ASTM A131 судоремонтные заводы, верфи, снабженческие компании и технические службы флота обращают внимание на сертификаты не меньше, чем на толщину, марку и цену.

ASTM A131/A131M — американская спецификация для конструкционной стали, применяемой в судостроении. Стандарт охватывает стали обычной и повышенной прочности. В международной практике такие листы часто используются на судах под надзором ABS, Lloyd’s Register, DNV, Bureau Veritas, RINA, ClassNK, CCS, KR и других классификационных обществ. Для российского рынка также важны поставки с документами Российского морского регистра судоходства и Российского речного регистра, если проект, ремонт или эксплуатация требуют именно такого подтверждения.

Что такое ASTM A131 и почему этот стандарт важен для судовой стали

ASTM A131/A131M — это стандартная спецификация ASTM International на конструкционные стали для судов. ASTM International является одной из наиболее известных организаций по стандартизации материалов, испытаний и методов контроля. Стандарт A131 применяется для стальных листов, полос, профилей и фасонного проката, предназначенных для судовых конструкций. На практике при снабжении чаще всего запрашивают именно лист ASTM A131, потому что корпусные и палубные работы требуют большого объема листового проката.

Ключевая особенность ASTM A131 состоит в том, что стандарт задает не только прочностные параметры, но и требования к химическому составу, способу раскисления, термообработке, ударной вязкости и испытаниям. Это важно для судна, которое работает в условиях переменных нагрузок, вибрации, соленой воды, низких температур, ударов волн и циклических напряжений. Корпусная сталь должна сохранять надежность не только в момент приемки, но и в течение всего срока службы конструкции.

Лист ASTM A131 применяют там, где нужны предсказуемые свойства и подтвержденная работа металла в составе судовой конструкции. Если обычный конструкционный лист может подходить для наземных металлоконструкций, то для судна этого недостаточно. Судовая сталь должна проходить контроль по более строгой схеме, а результаты испытаний должны быть отражены в сертификате. Для классификационного общества важна не декларация поставщика, а документальная связь между листом, плавкой, партией, испытаниями и проектными требованиями.

Основные марки листа ASTM A131

В ASTM A131 представлены стали обычной прочности и стали повышенной прочности. К обычной прочности относятся Grade A, Grade B, Grade D и Grade E. К повышенной прочности относятся марки с обозначениями AH, DH, EH и FH, а также числовыми индексами 32, 36 и 40. Эти индексы связаны с минимальным пределом текучести стали. Например, AH36 относится к высокопрочной судовой стали с минимальным пределом текучести около 355 МПа.

Различие между A, B, D, E и AH, DH, EH, FH не сводится только к прочности. Буквенная часть также отражает требования к ударной вязкости и температуре испытания. В простом виде логика такая: A и AH рассчитаны на менее жесткие температурные требования, D и DH проверяются при более низкой температуре, E и EH — еще ниже, а F и FH применяются там, где требуется высокая надежность при очень низких температурах. Фактические требования зависят от толщины, класса, правил регистра и условий проекта.

Выбор марки должен делать проектант или технический специалист на основании чертежей, спецификации ремонта, района плавания, класса судна и требований регистра. Для замены листа на корпусе нельзя ориентироваться только на “похожую” прочность. Если в чертеже указан ASTM A131 DH36, то замена на AH36 может быть недопустима из-за разных требований к ударной вязкости. Такая замена требует согласования с проектной организацией и классификационным обществом.

Группа стали ASTM A131	Типичные марки	Минимальный предел текучести	Типовое применение
Обычная прочность	A, B, D, E	около 235 МПа	корпусные конструкции, переборки, палубы, элементы надстроек
Повышенная прочность 32	AH32, DH32, EH32, FH32	около 315 МПа	облегченные конструкции, силовые элементы, районы с повышенной нагрузкой
Повышенная прочность 36	AH36, DH36, EH36, FH36	около 355 МПа	корпусные секции, палубные конструкции, ледовые и нагруженные зоны по проекту
Повышенная прочность 40	AH40, DH40, EH40, FH40	около 390 МПа	ответственные силовые элементы, специальные проекты, конструкции с высокой нагрузкой

Механические свойства: что показывает сертификат

В сертификате на лист ASTM A131 обычно указывают предел текучести, временное сопротивление разрыву, относительное удлинение и результаты ударных испытаний, если они требуются для данной марки и толщины. Эти показатели нужны не “для галочки”. Они позволяют понять, как сталь поведет себя при нагрузке, деформации и низкой температуре. Для корпуса судна особенно важны пластичность и ударная вязкость, потому что хрупкое разрушение в судовой конструкции недопустимо.

Предел текучести показывает уровень напряжения, при котором металл начинает пластически деформироваться. Временное сопротивление разрыву показывает максимальное напряжение перед разрушением образца. Относительное удлинение говорит о пластичности. Ударная вязкость по Шарпи показывает способность материала поглощать энергию удара при заданной температуре. Для морских и речных судов это критично, особенно если судно работает в холодных районах, на северных маршрутах, в ледовых условиях или при резких перепадах температуры.

Ниже приведены ориентировочные значения механических свойств для распространенных групп ASTM A131. Точные требования всегда проверяют по действующей редакции ASTM A131/A131M, правилам классификационного общества и сертификату завода-изготовителя. Это важно, потому что стандарт может обновляться, а требования к испытаниям зависят от толщины, марки, состояния поставки и назначения материала.

Марка ASTM A131	Минимальный предел текучести, МПа	Временное сопротивление, МПа	Температура ударного испытания по общему принципу
Grade A	около 235	400–520	требования зависят от толщины и правил
Grade B	около 235	400–520	обычно более строгий контроль, чем для A
Grade D	около 235	400–520	до -20 °C по общему принципу
Grade E	около 235	400–520	до -40 °C по общему принципу
AH32	около 315	440–590	около 0 °C
DH32	около 315	440–590	около -20 °C
EH32	около 315	440–590	около -40 °C
FH32	около 315	440–590	около -60 °C
AH36	около 355	490–620	около 0 °C
DH36	около 355	490–620	около -20 °C
EH36	около 355	490–620	около -40 °C
FH36	около 355	490–620	около -60 °C
AH40	около 390	510–650	около 0 °C
DH40	около 390	510–650	около -20 °C
EH40	около 390	510–650	около -40 °C
FH40	около 390	510–650	около -60 °C

Химический состав и свариваемость листа ASTM A131

Судовая сталь ASTM A131 должна хорошо свариваться, потому что корпус судна состоит из большого числа сварных соединений. Для судоремонта это особенно важно. Лист может использоваться для замены обшивки, ремонта палубы, усиления набора, изготовления вставок, закрытия вырезов и восстановления участков, поврежденных коррозией. Если сталь плохо сваривается, растет риск холодных трещин, дефектов шва и проблем при приемке работ регистром.

На свариваемость влияют углерод, марганец, кремний, сера, фосфор, а также микролегирующие элементы. Для высокопрочных марок могут применяться ниобий, ванадий, титан и другие элементы в контролируемых количествах. При этом судовая сталь должна иметь низкое содержание вредных примесей. Сера и фосфор ухудшают пластичность и ударную вязкость, поэтому их содержание ограничивается стандартом и правилами классификационных обществ.

Для оценки свариваемости часто используют углеродный эквивалент. Он не заменяет требования стандарта, но помогает технологу выбрать режим сварки, подогрев, присадочный материал и контроль. Один из распространенных расчетов выполняют по формуле CE = C + Mn/6 + (Cr + Mo + V)/5 + (Ni + Cu)/15. Чем выше углеродный эквивалент, тем внимательнее нужно относиться к подогреву, тепловложению и риску образования трещин.

Показатель	Практическое значение для судового листа
Углерод	влияет на прочность и свариваемость; избыток повышает риск трещин
Марганец	повышает прочность и улучшает прокаливаемость, участвует в раскислении
Кремний	применяется как раскислитель, влияет на прочность
Сера	вредная примесь, ухудшает пластичность и стойкость к расслоению
Фосфор	вредная примесь, может снижать ударную вязкость
Ниобий, ванадий, титан	применяются в микролегированных сталях для повышения прочности и измельчения зерна

Пример расчета углеродного эквивалента можно показать на условной плавке высокопрочного листа AH36. Допустим, в сертификате указано: C = 0,14 %, Mn = 1,35 %, Cr = 0,03 %, Mo = 0,01 %, V = 0,04 %, Ni = 0,02 %, Cu = 0,03 %. Тогда CE = 0,14 + 1,35/6 + (0,03 + 0,01 + 0,04)/5 + (0,02 + 0,03)/15. Получаем CE = 0,14 + 0,225 + 0,016 + 0,003 = 0,384 %. Это нормальный ориентир для свариваемой судовой стали, но окончательное решение по технологии сварки принимает инженер на основании WPS, толщины листа и требований регистра.

Сертификаты морских и речных регистров: что должно быть в документах

Для сайта судового снабжения важно сразу объяснить заказчику, какие документы он получает вместе с металлом. При поставке листа ASTM A131 обычно запрашивают заводской сертификат качества, протоколы испытаний, маркировку листа и, при необходимости, сертификат классификационного общества. В международной практике часто используется документ по EN 10204 типа 3.2, когда приемка подтверждается не только производителем, но и независимым представителем или уполномоченной организацией. Для судостроения это особенно актуально.

Сертификат должен обеспечивать прослеживаемость. В нем указывают производителя, номер плавки, номер партии, марку стали, стандарт ASTM A131/A131M, размеры листа, массу, химический состав, механические свойства, результаты ударных испытаний, состояние поставки, вид термообработки или контролируемой прокатки, а также отметки приемки. Если лист поставляется под конкретный регистр, в документе должна быть ссылка на соответствующее классификационное общество или его правила.

Морские и речные регистры проверяют не только бумагу, но и связь бумаги с металлом. Поэтому маркировка на листе имеет практическое значение. На листе или бирке должны быть данные, позволяющие связать изделие с сертификатом. Обычно это марка, номер плавки, размеры, клеймо производителя, номер сертификата и знак приемки, если он применяется. Если маркировка утрачена, приемка может стать сложнее, а иногда потребуется дополнительная идентификация или повторные испытания.

Документ	Что подтверждает	Почему важен для судового снабжения
Заводской сертификат качества	состав, свойства, размеры, плавку, партию	подтверждает соответствие ASTM A131
Сертификат классификационного общества	приемку материала под правила регистра	нужен для строительства и ремонта судов под классом
Протокол ударных испытаний	работу стали при заданной температуре	важен для D, E, DH, EH, FH и холодных районов эксплуатации
Документы по EN 10204 3.1 или 3.2	уровень независимости контроля	часто запрашиваются верфями и техническими службами
Маркировка листа	связь металла с сертификатом	нужна для входного контроля и приемки инспектором

Какие классификационные общества могут принимать лист ASTM A131

ASTM A131 широко используется в судостроении, поэтому его можно встретить в поставках под разные классификационные общества. На международном рынке распространены ABS, DNV, Lloyd’s Register, Bureau Veritas, RINA, ClassNK, CCS и Korean Register. Эти организации имеют собственные правила по материалам и сварке, но многие требования к судовым сталям гармонизированы через практику Международной ассоциации классификационных обществ. При этом конкретное соответствие всегда подтверждается документами на партию, а не названием стандарта в коммерческом предложении.

Для судов, работающих под российским надзором, важны документы, принимаемые Российским морским регистром судоходства или Российским речным регистром. Если ремонт выполняется на судне, находящемся под классом такого регистра, поставщик должен заранее уточнить требования к приемке материала. Иногда достаточно заводского сертификата признанного производителя и согласования с инспектором.
